各國對VOCs的定義及檢測方法匯總

2019-03-24 10:13:00 admin

VOCs是揮發性有機化合物(Volatile Organic Compounds）的英文縮寫，從字面意義上來看，這類物質是具有“揮發性”的有機化學物質。揮發性，是一種物理性質，可通過“飽和蒸氣壓”或“沸點”來判斷；VOCs是活性物質，具有反應性，是一種化學性質，它能發生光化學反應。
簡單來說，VOCs是具有物理揮發性、化學反應性的一類有機物。

各國對VOCs的定義

美國，世界上最早開始立法管控VOCs的國家
美國VOCs的定義經歷了前VOCs階段、揮發性定義階段和反應性確認階段；國際組織、歐盟、德國、日本等發達國家VOCs定義以揮發性為主。
美國1970年發布的《固定源排放的碳?xì)浠衔锖陀袡C(jī)溶劑的控制技術》（AP68）未使用VOCs這一名詞，使用了“碳?xì)浠衔锖陀袡C(jī)溶劑”；
至20世紀70年代末，美國EPA《污染物控制技術指南》(CTG)系列，首次提出了VOCs的定義為除CO、CO2、H2CO3、金屬碳化物、金屬碳酸鹽、碳酸銨之外，標準狀態下蒸汽壓大于0.1mmHg(1mmHg=0.133kPa)的碳化合物；
1987年，美國EPA《新的臭氧和CO政策提案》，提供了一個不包含蒸氣壓限值的VOCs的模型定義，該定義為任何參與光化學反應的有機化合物，但不包含甲烷、乙烷等11種化合物；
1989年，WHO將VOCs定義為熔點低于室溫而沸點在50～260°C之間的揮發性有機化合物的總稱；
1992年，美國EPA將 VOCs定義編入法典，指除CO、CO2、H2CO3、金屬碳化物、金屬碳酸鹽、碳酸銨之外，任何參加大氣光化學反應的碳化合物；
1998年，國際標準化組織的定義較為籠統，ISO 4618/1-1998定義VOCs為在常溫常壓下，任何能自然發揮發的有機液體和/或固體；
1999年，歐盟VOCs指令1999/13/EC：VOCs指在293.15K溫度下，蒸氣壓大于或等于0.01kPa的任何的有機化合物；
2000年，德國DIN55649-2000標準（同ISO）：VOCs指在常溫常壓下，任何能自然發揮發的有機液體和/或固體，一般都視為可揮發性有機物化合物；
2001年，歐盟國家排放總量指令 2001/81/EC：VOCs指人類活動排放的、能在日照作用下與NOx反應生成光化學氧化劑的全部有機化合物，甲烷除外；
2004年，歐盟Directive2004/42/EC ：VOCs指在標準壓力101.3kPa下初沸點小于或等于250°C的全部有機化合物；
2004年，日本大氣污染防止法：VOCs指排放或擴散到大氣中的任何氣態有機物（政令規定的不會導致懸浮顆粒物和氧化劑生成的物質除外）；
2010年，歐盟工業排放指令2010/75/EU ：VOCs指在293.15k條件下蒸氣壓大于或等于0.01kPa，或者特定適用條件下具有相應揮發性的全部有機化合物。
（注：上文文字為反應性定義的標準；其中，日本國家定義以揮發性定義為主，但基于VOCs的反應性排除了一些物質）。
我國對VOCs控制起步較晚，起初尚無VOCs的概念，主要通過監測分析方法判斷以非甲烷總烴NMHC、總烴THC、總揮發性有機化合物TVOC等來表征；隨著對VOCs控制重要性的認識不斷加深，我國很長一段時間以揮發性來定義VOCs；最新的定義以反應性為基準，加以NMHC監測分析方法、行業排放源項識別/核算的方法來判斷，增加了可操作性。
1999年，中國《固定污染源排氣中非甲烷總烴的測定氣相色譜法》（HJ/T38-1999）定義NMHC指除甲烷以外的碳?xì)浠衔? 其中主要是 C2～C8) 的總稱。在規定的條件下，所測得的非甲烷總烴，是對于氣相色譜氫火焰離子化檢測器有明顯響應的除甲烷外碳?xì)浠衔锟偭浚蕴加?jì)；
2002年，中國《室內空氣質量標準》(GB18883－2002)定義TVOC為利用Tenax－GG 或Tenax－TT采樣，非極性色譜柱(極性指數小10)進行分析，保留時間在更有已烷和正十六烷之間的揮發性有機化合物；
2007年，中國《環境標志產品技術要求膠印油墨》 ( HJ/T 370－2007) 及《環境標志產品技術要求凹印油墨和柔印油墨》 ( HJ/T 371－2007)定義VOCs為在 101.3KPa 壓力下，任何初沸點低于或等于 250℃的有機化合物；
2008年，中國《合成革與人造革工業污染物排放標準》 ( GB21902－2008) VOCs指常壓下沸點低于250℃，或者能夠以氣態分子的形態排放到空氣中的所有有機化合物(不包括甲烷) ，簡寫作 VOCs。引用的監測方法美國 EPA Method 18；
2009年，中國《室內裝飾裝修材料溶劑型木器涂料中有害物質限量 ( GB18581－2009) VOCs指在101.3kPa 標準大氣壓下，任何初沸點低于或等于 250 ℃ 的有機化合物，同HJ/T 370－2007和HJ/T371－2007定義；
2010年，中國《民用建筑工程室內環境污染控制規范》 ( GB50325－2010) TVOC在本規范規定的檢測條件下，所測得空氣中揮發性有機化合物的總量；
2011年，中國《環境空氣總烴的測定氣相色譜法》( HJ 604－2011) THC指在本標準規定條件下，用氫火焰離子檢測器所測得氣態碳?xì)浠衔锛捌溲苌锏目偭浚约淄橛?jì)；
2014年，中國《城市大氣揮發性有機化合物 ( VOCs) 監測技術指南》VOCs是指在常壓下沸點低于260℃或常溫下飽和蒸氣壓大于70.91Pa 的有機化合物；
2015年，中國《合成樹脂工業污染物排放標準》（GB 31572-2015）、《石油化工工業污染物排放標準》（GB 31571-2015）、《石油煉制工業污染物排放標準》（GB 31570-2015）定義揮發性有機物VOCs為參與大氣光化學反應的有機化合物，或者根據規定的方法測量或核算確定的有機化合物。

各國對VOCs的檢測方法

國外空氣中揮發性有機物的儀器方法主要為氣相色譜法和氣相色譜-質譜法。采樣方式主要為容器捕集法、固體吸附劑采樣法兩大類。吸附劑又分為活性炭、擔體（也稱載體）和熱脫附管等類。

美國環境保護署（EPA）針對環境空氣中揮發性有機物匯編了標準方法體系《環境空氣中有毒有機物分析方法》（第二版，1999 年）。
其中：
TO-1 方法采用Tenax 吸附劑采樣，GC/MS 分析揮發性有機物，主要針對沸點在80～200℃的揮發性有機物；
TO-2 方法采用碳分子篩吸附劑采樣，GC/MS 分析揮發性有機物，主要針對碳分子數較少，沸點在-15～120℃的非極性、非活性揮發性有機物。
TO-14A 采用罐采樣，氣相色譜法（或質譜法）測定環境空氣中揮發性有機物，主要針對常見的42種揮發性有機物，該方法前處理采用滲透膜除水，除水時會損失部分極性化合物，同時對罐的惰性處理要求不高。
TO-15 采用罐采樣，氣相色譜-質譜法測定環境空氣中揮發性有機物，其目標化合物比較多，有97 種，此方法降低了水溶性VOCs 的損失。可分析大多數揮發性有機物。
TO-17 采用吸附熱解析測定環境空氣中揮發性有機物。
美國材料與測試協會（ASTM）方法D5466（空氣中揮發性有機物的測定，罐采樣方法）于2007 年進行了修訂，使用范圍是環境空氣、室內空氣和工作場所。

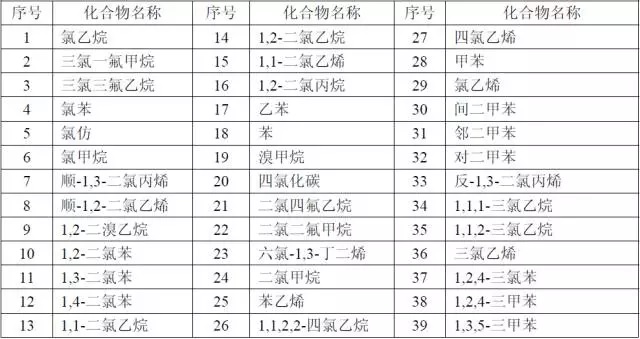

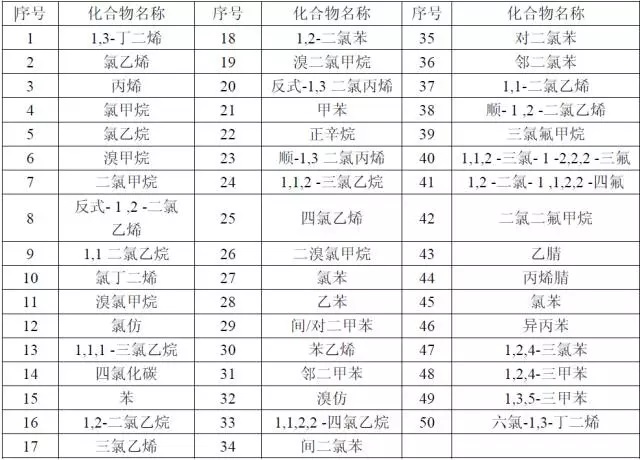

方法中樣品的除水方式有兩種：半滲透膜吸附、冷阱吸附后升溫解吸。方法明確規定，如果使用半滲透膜除水，水溶性或者極性化合物損失很大，只能分析表1 中的化合物。如果用冷阱除水，則可分析表2 中化合物，檢出限在0.10ppbv～1.01ppbv 之間。

國際標準化組織關于環境空氣中揮發性有機物分析測定有：ISO16017 溶吸附管/熱解吸/氣相色譜儀法測定室內空氣、環境空氣和工作場所空氣中揮發性有機物、ISO 16200-2001溶劑解吸/毛細管氣相色譜儀法測定工作場所空氣中揮發性有機物，目前還沒有罐采樣的標準方法。

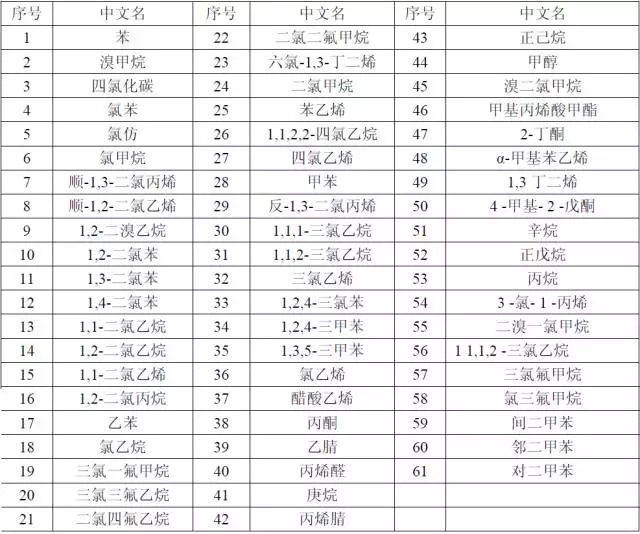

臺灣于1998年開始實施NIEA A715.13B方法（空氣中揮發性有機化合物檢測方法-不銹鋼采樣筒/氣相色譜-質譜法），其與TO15 方法比較接近。方法中將Nafion 滲透膜作為可選配件，提醒其對極性化合物的可能影響，目標化合物有61 種見下表，檢出限在0.09ppbv-0.31ppbv 之間。

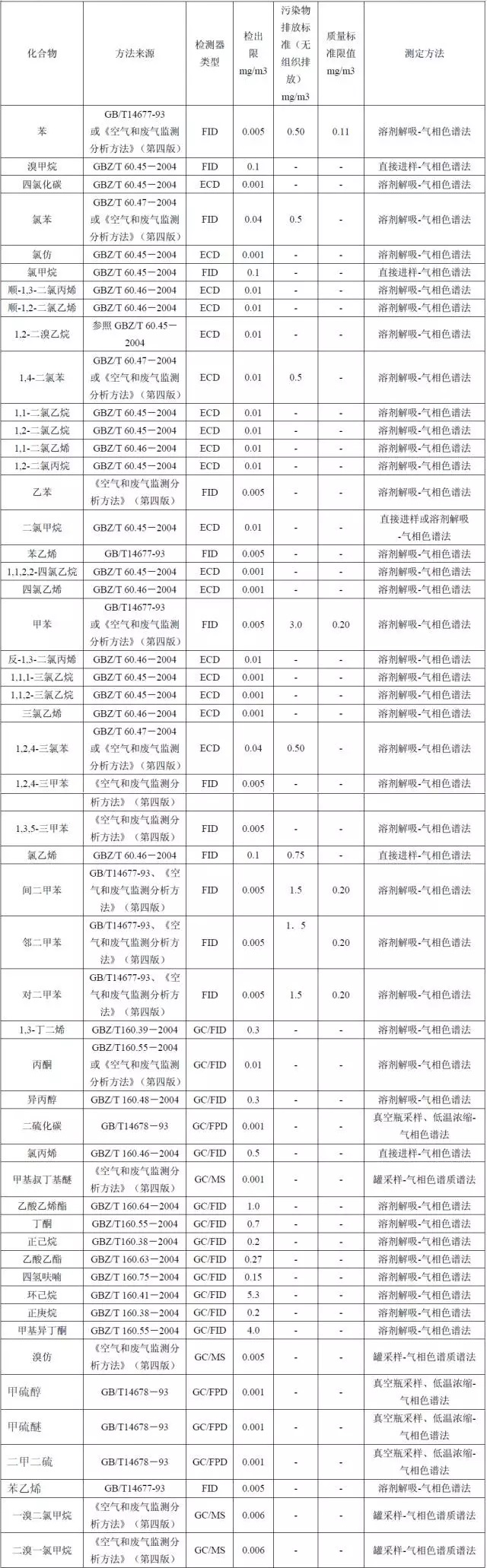

我國對環境空氣中揮發性有機物監測分析方法以吸附劑采樣，溶劑洗脫、氣相色譜分析為主，大都以單個組分分析，檢出限較高。國內相關監測分析方法見下表。

我國早期的分析方法中大多是固體吸附劑吸附-溶劑解吸-氣相色譜法，吸附劑對空氣樣品有富集的作用，方法的檢出限比較低，測定成本低，但存在采樣時間長、吸附劑穿漏、解吸/解析效率以及二次污染等缺陷。
隨著2015年《環境空氣揮發性有機物的測定罐采樣氣相色譜-質譜法》（HJ 759-2015）的頒布，我國開始采用內壁惰性化處理的不銹鋼罐采集環境空氣樣品，經冷阱濃縮，熱解析后，進入色譜分離，質譜檢測器檢測。采樣和分析方法上正逐步和國際先進方法接軌。
