可移動式環境監測系統設備產品方案

2023-06-07 07:42:52 admin

可移動式環境監測系統產品方案

1.產品背景

全球?qū)τ诃h(huán)境保護越來越重視，保護生態壞境、保護我們共同的家園。重工業的發展、企業為了自身營利而私自排放，污染了水源、空氣、土壤。移動應急環境監測，將監測設備移動到現場，即時、準確的給出數據，讓執法者有了準確可靠的執法依據，共同保護我們的藍天白云。
面對環境監管這一大難題，對其現狀進行主要分析，面對的困難點主要為以下幾點：監管手段不足，執法效率低，只能對現場情況以及有限的信息對執法對象進行核查；執法人員少，任務重、監察范圍有限，使得部分執法人員無法完成任務，不能掌握現場情況；缺少信息化平臺，對現有的日常工作無法實時管理。
移動應急監測車基于不同移動平臺上的多樣化環境監測產品組合滿足用戶實際需求，采用具有便攜、堅固及易于操作的儀器設備，開發基于食品安全、環境保護、藥品監管及公共安全的定制化移動監測解決方案。

2.產品介紹

2.1.產品概述

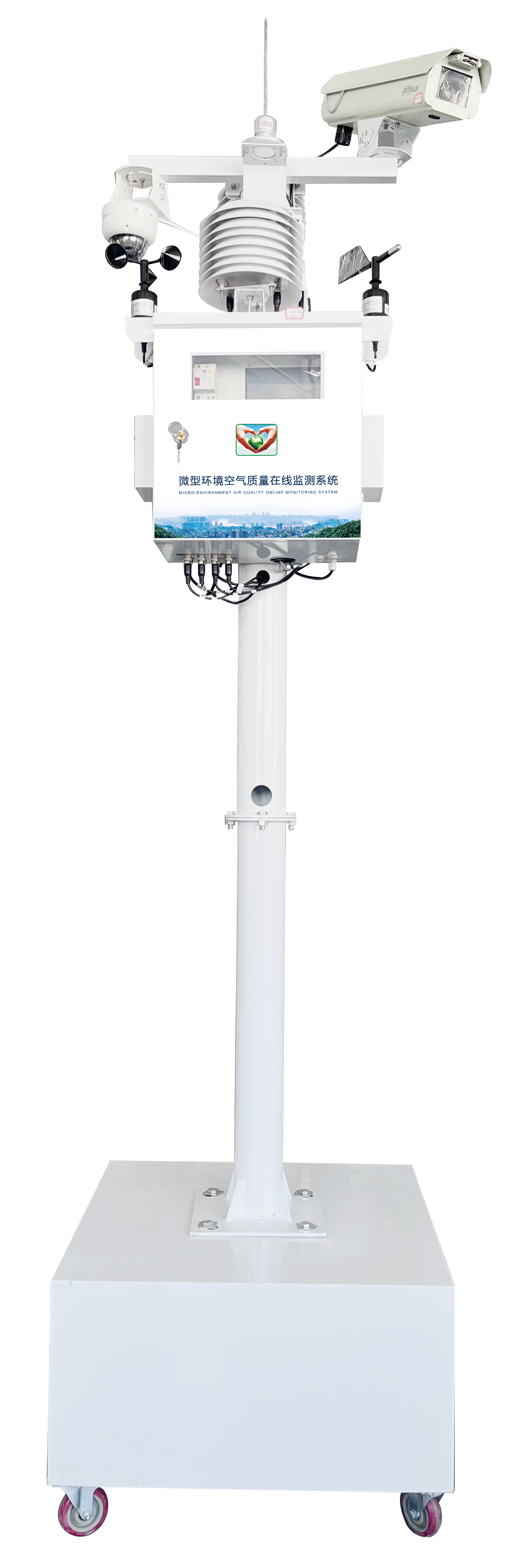

移動式環境在線監控系統，系統集成了物聯網、大數據和云計算技術，通過環境空氣質量參數檢測和視頻監控等設備，實現了實時、遠程、自動監控顆粒物噪聲；數據通過采用4G/5G或有線網絡傳輸，可以在智能移動平臺、桌面PC機等多終端訪問；監控平臺還具有多種統計和高濃度報警功能；同時，系統以光伏能源為動力，實現了自由移動監控、隨時隨地部署，突破環境枷鎖，能夠迅速完成安裝。
環境監測系統主要是一種集數據采集、存儲、傳輸和管理于一體的無人值守的環境監測系統，能全天候、連續、自動地監測環境，在提供PM2.5、PM10、SO2、NO2、CO、O3等6項參數數據的基礎上，可擴展VOCs、溫度、濕度、風速、風向、大氣壓、噪聲等參數；并結合物聯網、智能采集系統、地理信息系統、動態圖表系統等技術、整合、共享、開發全面化、信息化、智能化的環境在線監測平臺，對控制污染源無組織排放，減少大氣污染等綜合管理，為制定節能減排方案提供可靠的數據和科學輔助管理決策；為環保部門的環境決策、環境管理、污染防治提供數據資料和科學依據。

可移動式環境監測系統設備產品方案

2.2.產品參數

移動式環境監測系統
總體性能	總體性能	嵌入式、模塊化結構設計、體積小、性能可靠
	實時數據	實時顯示監測數值
	信號輸出	4G全網通、RS485
	遠程訪問	支持遠程訪問模式
	供電方式	市電AC220V、太陽能供電系統
	本地儲存	支持本地SD卡存儲
	顯示方式	7寸觸摸高清顯示屏、個性化定制LED屏PC端平臺、手機端APP/公眾號
	數據傳輸	數據傳輸符合國家環保總局頒發的對外通信標準,212協議
	工作環境	-20℃~60℃,0~95%RH(非凝結)
	采樣方式	擴散式式
	安裝方式	立桿式
傳感器參數	監測參數	量程	單位	分辨率
	PM2.5	0-1000	ug/m³	0.01ppm
	PM10	0-1000	ug/m³	0.01ppm
	CO	0-4000	ppb	0.001ppm
	SO2	0-4000	ppb	0.001ppm
	NO2	0-3000	ppb	0.001ppm
	O3	0-1500	ppb	0.001ppm
	VOC	0-50	ppm	0.01ppm
	溫度	-40-100	℃	0.1℃
	濕度	0-100	%RH	0.1%RH
	風速	0-70	m/s	0.1m/s
	風向	0-360	°	1°
	大氣壓	500-1100	hpa	1hpa

2.3.視頻監控

紅外網絡高清智能球機攝像頭的種種特性使之可廣泛應用于需要大范圍高清畫質監控的場所，如:河流、森林、公路、鐵路、機場、港口、崗哨、廣場、公園、景區、街道、車站、大型場館、小區外圍等場所。再配合新一代NVR（Net Video Recorder），采用了多項IT高新技術，如視音頻編解碼技術、嵌入式系統技術、存儲技術、網絡技術和智能技術等。可聯網組成一個強大的安全防范系統。

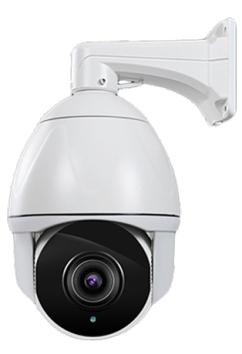

高清1080P低碼流一體化云臺機，采用最新H.265視頻壓縮算法壓縮比高、圖像質量好200萬像素，支持1280×960 分辨率，360°連續旋轉，支持云臺控制功能，具備預制位與巡航功能，內置Micro SD卡插槽，支持Micro SD/Micro SDHC/Micro SDXC卡（最大支持256G）。

2.4.LED屏幕顯示

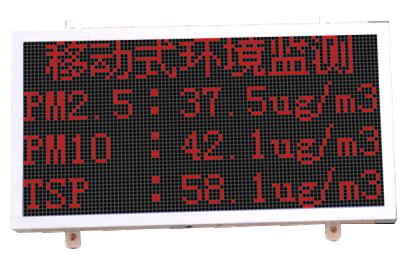

實時LED屏幕數據顯示，通過485進行數據傳輸，將設備監測數據實時顯示到LED屏幕上，屏幕顯示尺寸為640*320，默認使用P10單紅顯示屏。

2.5.太陽能供電系統

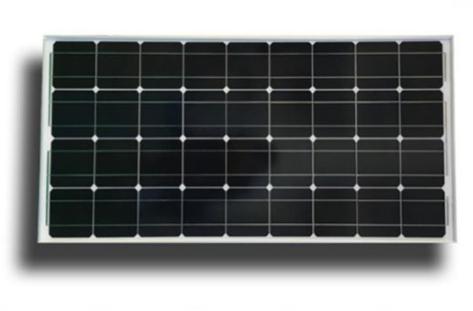

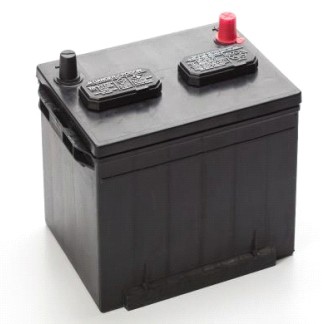

太陽能供電系統由太陽能控制器、150AH蓄電池組、太陽能充電板組成，將太陽能轉化為電能，具有無動部件、無噪聲、無污染、可靠性高等特點。可就近供電，不必長距離輸送，避免了長距離輸電線路的損失。

【太陽能控制器】【蓄電池組】【太陽能充電板】

2.6.移動支架

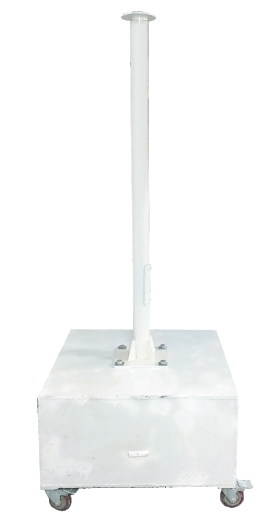

桿體高3m，碳鋼合金材質，符合戶外監測需求，高度支持定制。移動底座，配置定向輪，實現巡檢，底座長寬高為800*800*400mm，可承重200斤，可內置鋰電池等設備。

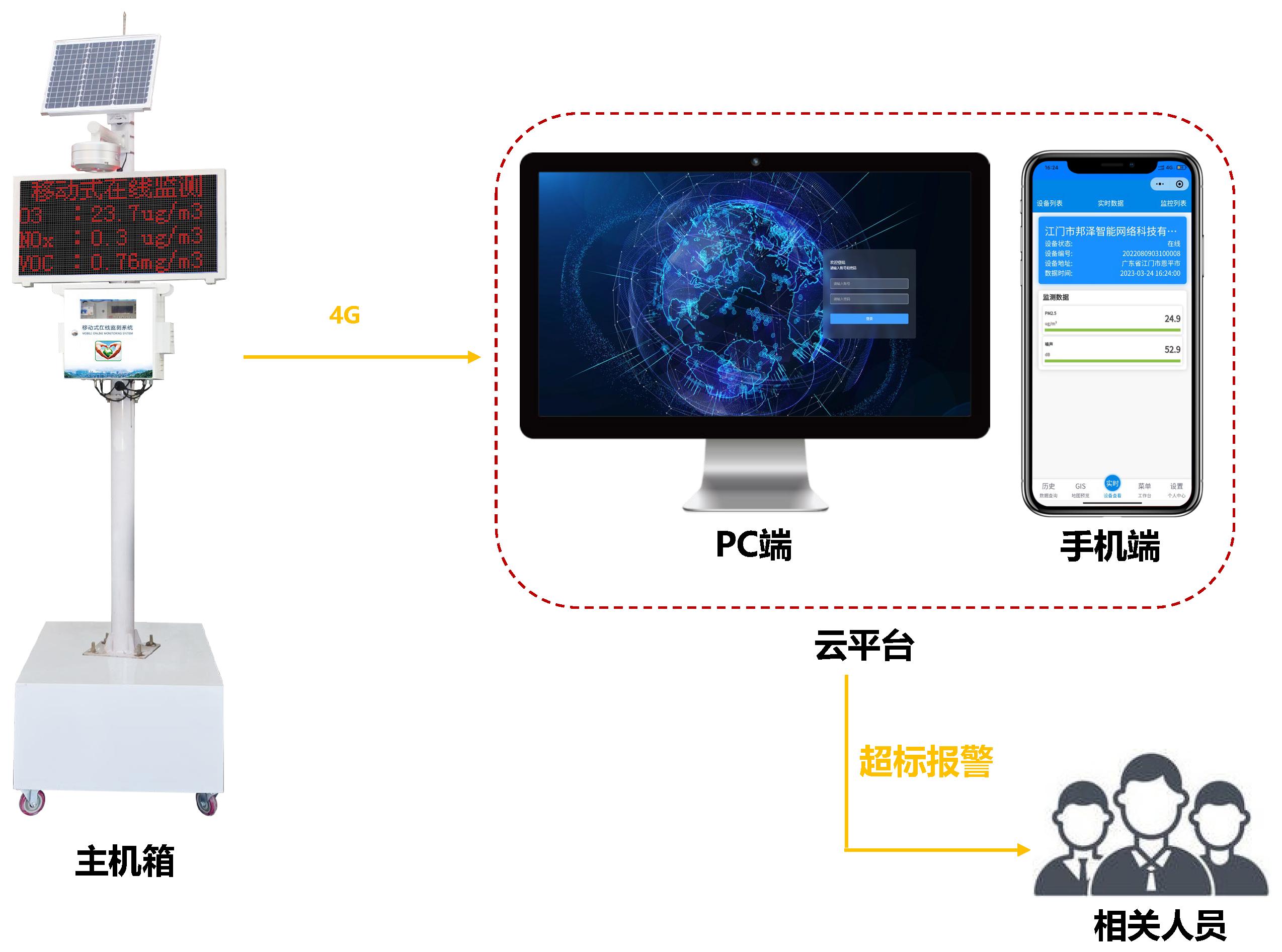

3.功能拓?fù)?/span>

4.平臺簡述

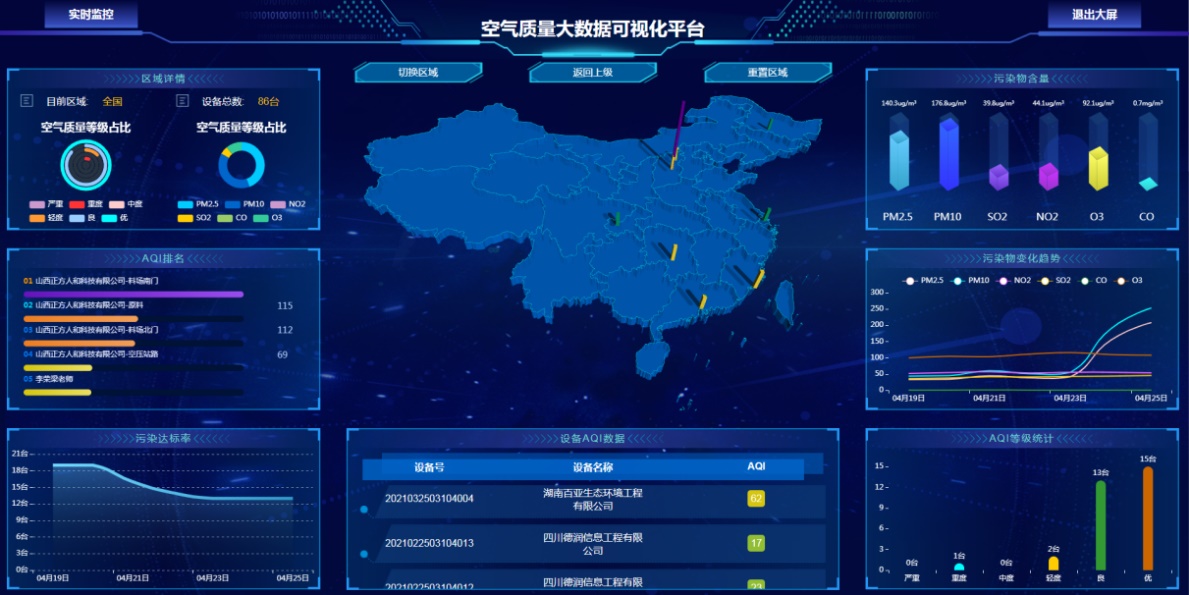

移動監測云平臺（以下簡稱云平臺），通過現場端設備對現場環境進行實時監測，并將監測數據在軟件系統進行質控、分析以及應用。數據詳情可進行多元化展示，智能分析比對，生成分析報表；結合大數據分析模型，由點及面，網格化全面覆蓋，實現污染溯源，趨勢預測，同時，具備數據監管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求。
平臺配備有PC端、手機端（安卓APP，微信公眾號、小程序），客戶可通過我們平臺開放的API接口主動獲取數據，同時也支持對接第三方平臺。

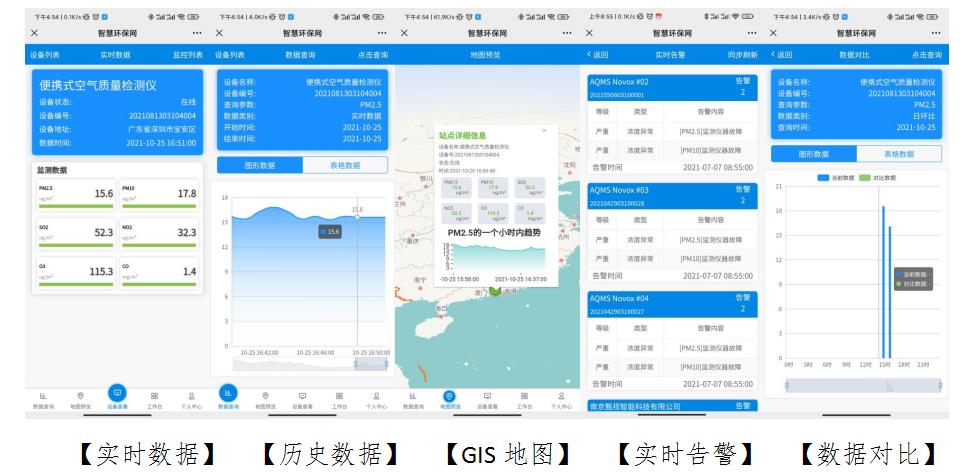

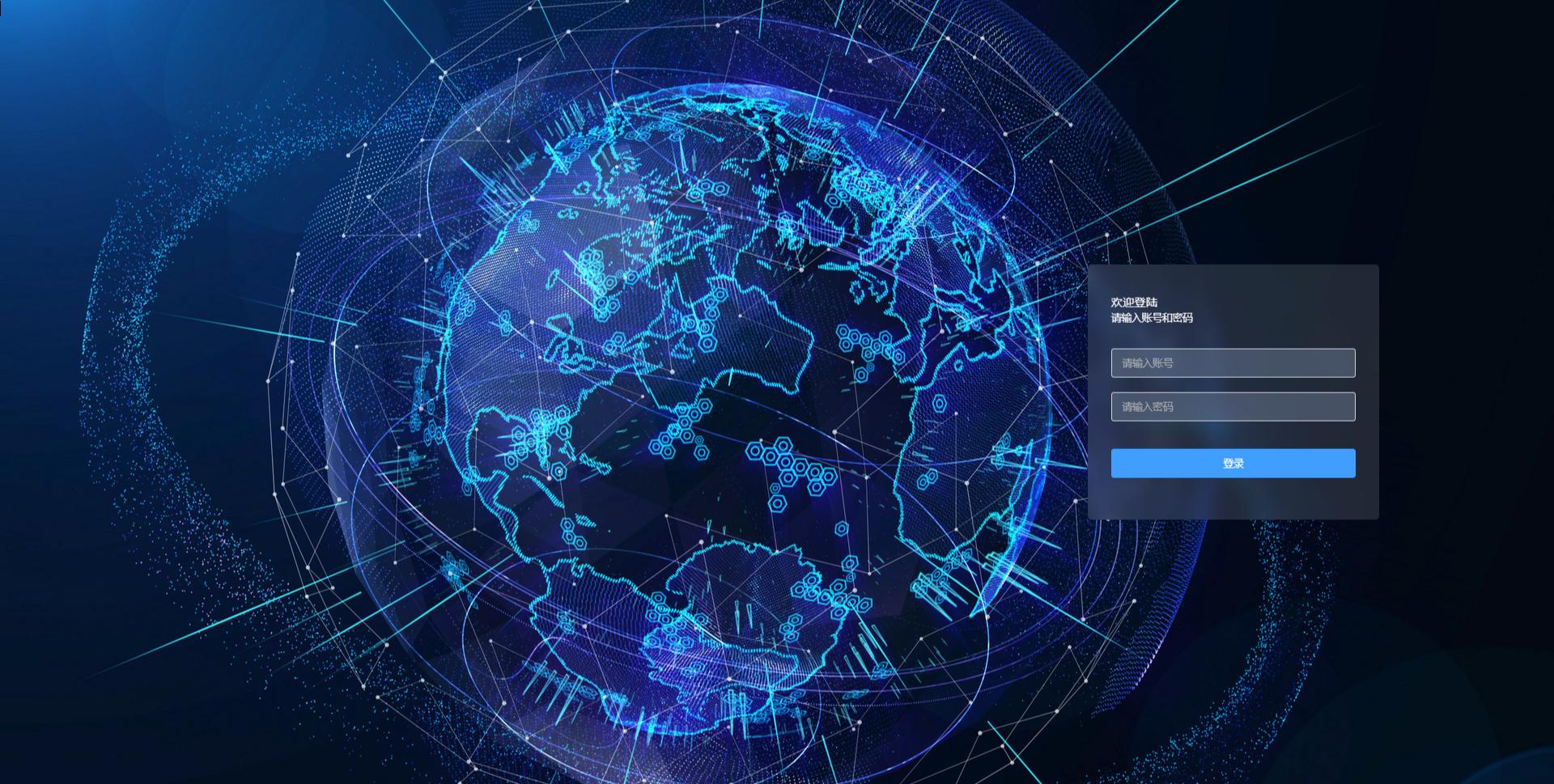

用戶登錄賬號后，可在線查看便攜式空氣質量檢測儀實時在線狀態，實時數據、歷史數據、數據曲線分析圖。具備GIS地圖展示、視頻監控、歷史數據查詢、數據對比、污染日歷、傳輸統計、設備排名、數據報表導出、設備狀態、設備自檢、設備管理、用戶管理、生成數據報表、超標報警推送、數據大屏等功能。
